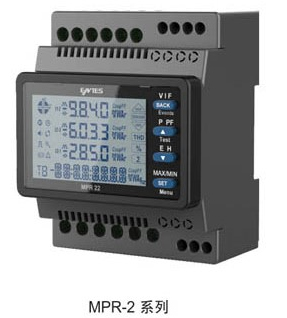

MPR-2 系列导轨式网络分析仪

MPR-2 DIN导轨式系列网络分析仪是用来测量和分析各种电气参数，并具有传输功能，测量结果可以通过单一的监测中心进行跟踪。

MPR-2系列可检测在现场使用装置（如：断路器，开关，接触器等）的状态并对其控制。

产品选择表

3xV, 3xI, Frequency,

W, VAr, VA, SP, SQ, SS,

kWh, kVArh, kVAh

Demand, Max.,

Min. Cosj,

I neutural

THD I%

谐波 1-51.

RS-485

数字输入

数字输出

模拟输出 (mA/V)

温度输入

继电器输出

时段 (RTC)

电流-电压

平衡

可见操作时间

报警

内存

日志记录

事件日志

产品型号

MPR-24

●

●

●

●

MPR-25S-22

●

●

●

●

2

2

●

●

●

●

MPR-26S-21

●

●

●

51

●

2

1

●

●

●

●

4 MB

●

●

MPR-27S-23

●

●

●

51

●

2

2

1

●

●

●

●

4 MB

●

●

MPR-28S-32

●

●

●

51

●

2

2

1

●

●

●

●

4 MB

●

●

MPR-24

MPR-25S-22

MPR-26S-21

MPR-27S-23

MPR-28S-32

外壳

尺寸

DIN4 钢轨安装

保护等级

终端 = IP20, 防护等级 = IP40

显示

LCD

测量

电压

测量范围

10-400 VAC (L-N)  10 - 690 VAC (L-L)

测量范围与变压器

1-400.0kV 变压器变压比: 1-5000

精度

0.5 %± 2 位

输入阻抗

>1M Ω

负载(输入负载)

<0.5 VA

电流

标称电流

In : 5A / 1A

最小电流

5 mA

测量范围

50 mA - 5.5 A 精确度:  0.5% ± 1 位

测量范围与变压器

50 mA -10000 A

负担

<1 VA

过载电流

1.2 In  连续的

短时间过载(1)

10xIn

电能

有功功率

0 - 1 GW    精确度 : 1% ± 1 位

无功功率

0 - 1 GVAr   精确度: 1% ± 1 位

视在功率

0 - 1 GVA    精确度:1% ± 1 位

功率因数

±1.00 精确度 : ± 0.02

有功电能

0 - 99 999 999 kWh or Mwh         精确度 : 1%  class 1

无功电能

0 - 99 999 999 kVArh or MVArh      精确度 : 2%  class  2

总谐波失真(THD)

-

THD V%, THD I%

分段谐波

-

1-51 电压(V) 和电流(I)

需求时间

1,2,5,10,15,20,30,60 分钟

频率

45-65 Hz

电源

工作电压

85 - 300 VAC/DC

工作频率

50/60 Hz

能耗

<5 VA

数字输入/输出

数字输入脉冲宽度

-

20/500 ms

数字输入工作电压

-

12...48 VAC/DC

开关电流

-

最大  50mA

数字输出电源电压

-

5-30 VDC (open collector)

脉冲持续时间

-

100ms 脉冲时间 80ms 脉冲宽度

脉冲宽度

-

20-500 ms (可调)

模拟输出

电流输出

-

0-20mA, 4-20mA, 4-24mA

-

电压输出

-

0-5V, 0-10V, ±5V, ±10V

-

继电器输出

继电器输出

-

1 NO Contact, 250 AC/6A

-

温度输入

传感器输入类型

-

PTC or 热电偶类型

热电偶类型

-

B,C,K,R,S,T

内存

内存大小



4MB

通信

通信接口/协议

-

RS 485 / MODBUS RTU

传输速度

-

2400-115200

环境条件

工作温度

-10 / +55℃

储存温度

-20 / +70℃

过电压类别

II

污染等级

III

环境湿度

95%

标准

安全标准

EN 61557-12, EN 61326-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4

EN 62053, EN 60068, EN 61010

连接

安装

轨道安装

连接端子

螺丝接线端

连接类型

3P4W, 3P3W, 3 Phase Aron, 3P4W 平衡, 3P3W 平衡

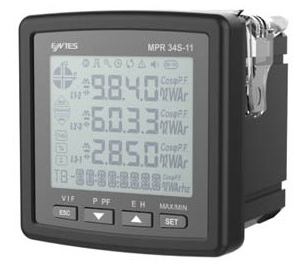

MPR-3 系列
MPR-3 系列新一代微型网络分析仪
设备大小仅为72*72*50mm，MPR-3系列迷你网络分析仪设计结构紧凑，是机架式面板安装的首选产品，安装面积较小，节省空间。由于其紧凑的设计，可用于机器控制面板、 数据处理和系统空间的安全控制。 MPR-3系列可检测在现场使用装置（如：断路器，开关，接触器等）的状态并对其控制。

产品选择表

尺寸大小 / mm

3xV, 3xI, Frequency,

W, VAr, VA, SP, SQ, SS,

kWh, kVArh, kVAh

Demand, Max.,

Min. Cosj,

THD-I %

THD-V %

RS-485

数字输入

数字输出

实时时钟

(RTC)

操作计时器

报警

事件日志

包装

产品型号

MPR-32

72x72

●

●

●

24

MPR-34-11

72x72

●

●

●

1

1

●

●

●

●

24

MPR-34S-11

72x72

●

●

●

●

1

1

●

●

●

●

24

MPR-34-20

72x72

●

●

●

2

●

●

●

24

MPR-34S-20

72x72

●

●

●

●

2

●

●

●

●

24

MPR-32

MPR-34-11

MPR-34S-11

MPR-34-20

MPR-34S-20

外壳

尺寸

72x72x50 mm

保护等级

终端 = IP20, 防护等级 = IP51

显示

LCD

测量

电压

测量范围

10-400 VAC (L-N),10-690 VAC (L-L)

测量范围与变压器

10V - 999 kV

精度

0.5% ± 1 位

输入阻抗

1.8 MΩ

负载(输入负载)

<0.5 VA

电流

测量等级

0.5% ± 1 位

标称电流

In : 5A / 1A

测量最小电流

5mA

测量范围

50 mA - 5.5 A 精确度:  0.5%±1位

变压器测量

50mA-10kA

负担(输入负载)

<1 VA

过载电流

1.2 x I nominal

电能

有功功率测量等级

1% ± 1 位

无功功率测量等级

1% ± 1 位

有功电能精度

Class 1

无功电能精度

Class 2

有功电能测量范围

0-1 GW

无功电能测量范围

0-1 GVAr

视在功率测量范围

0-1 GVA

有功电能指示范围

0 - 9 999 999.9 kWh

最大无功电能指示范围

0 - 9 999 999.9 kWh

电源

工作电压

185-300 VAC/DC

电源频率

45-65 Hz

电能消耗

<4 VA

输入/输出结构

数字输入

-

1

2

数字输出

-

1

-

数字输入脉冲宽度

-

20/500 ms

数字输入工作电压

-

12...48 VAC/DC

开关电流

-

最大 50mA

开关电压

-

最大 30 VDC

脉冲宽度

-

20-500 ms (可调)

环境条件

工作温度

-10 / +55℃

储存温度

-20 / +70℃

环境湿度

95%

标准

应用标准

EN 61326-1, EN 61557-12, EN 62053, EN 61010-1, EN 61000-6-2, EN 61000-6-4, EN 55011, EN 60068-2

连接

安装

前面板安装

连接端子

螺丝接线端

连接类型

3相4线 , 3相3线, 3 相 Aron, 3相4线平衡, 3相3线 平衡

通信

通信接口/协议

-

-

RS-485/

MODBUS RTU

-

RS-485/

MODBUS RTU

传输速度

-

-

2400 - 115200 bps

-

2400 - 115200 bps

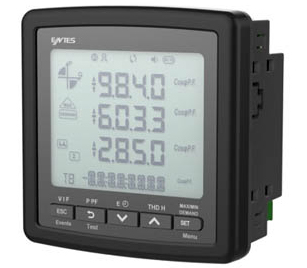

MPR-4 系列网络分析仪
MPR-4型网络分析仪设计紧凑，深度仅45mm，安装占用空间更小，工作电压范围广泛（45-265V交流电/直流）。此外，多达16M内存，为设备提供广泛的输入/输出解决方案，根据客户的要求和领域的应用，内部采用可更换的I/O模块化设计
MPR-4系列I/O模块提供广泛的模拟和数字输入/输出功能和继电器输出功能。

产品选择表

尺寸

3xV, 3xI, Frequency, W,

VAr, VA,SP, SQ, SS,

kWh, kVArh,kVAh

Demand, Max., Min.

Cosj, I neutral

THD-I %

THD-V %

单个谐波

RS-485

数字输入

数字输出

模拟输出(mA/V)

继电器输出

脉冲输出

实时时钟

内存

电压/电流不平衡

凹/凸

脉冲计数器

工作时间表

报警

事件日志

图像记录

包装

产品型号

MPR-45

96x96

●

*

*

*

*

*

●

●

●

●

24

MPR-45S

96x96

●

●

*

*

*

*

*

●

16MB

●

●

●

●

24

MPR-46

96x96

●

●

●

*

*

*

*

*

●

●

●

*

●

●

●

24

MPR-46S

96x96

●

●

●

●

*

*

*

*

*

●

16MB

*

●

●

●

●

24

MPR-47S

96x96

●

●

●

51

●

*

*

*

*

*

●

16MB

●

●

*

●

●

●

●

24

I/O 模块选择表

2 DI (2 数字输入, 5-24 VDC)

2 DO (2 数字输出, 5-24 VDC)

2 Relay (2 继电器, 5A /250 VAC; NO)

2 DI-2 DO (2 数字输入 + 2 数字输出, 5-24 VDC)

2 AO [2 模拟输出,  (0/2-10V); (0/4-20 mA)]

4 DI-4 DO (4 数字输入 + 4 数字输出 5-24 VDC)

温度测量 (4 卡 + 2 RTD)+(1 数字输入 - 1 数字输出)

MPR-45

MPR-45S

MPR-46

MPR-46S

MPR-47S

外壳

尺寸

96x96x45mm

保护等级

端子= IP20, 外壳保护等级 = IP 51

显示

LCD

测量

电压

测量范围

10 - 400 VAC (L-N) 10 - 690 VAC (L-L)

测量范围与变压器

1-400.0kV 变压比: 1-5000

精度

0.5%±1 位

输入阻抗

>1M Ω

负载(输入负载)

<0.5 VA

电流

标称电流

In : 5A / 1A

最小电流

5 mA

测量范围

50 mA - 5.5 A  精确度: 0.5%±1 位

测量范围与变压器

50 mA -10000 A

负载

0.5 VA

过载电流

1.2 x I 持续

短时间过载(1)

10 x In (1s)

电能

有功功率

Range: 0 - 1 GW,精确度: 1 % ± 1 Digit

无功功率

Range: 0 - 1 GVAr,精确度: 1% ± 1 Digit

视在功率

Range: 0 - 1 GVA, 精确度: 1% ± 1 Digit

功率因数



积极的能量

范围: 0 - 99 999 999 kWh or MWh, Accuracy: 1% class 1

反应能量

范围: 0 - 99 999 999 kVArh or MVArh, Accuracy : 2%  class 2

个别谐波

2-51 电压(V) 和电流(I)

需求时间

1,2,5,10,15,20,30,60 分钟可调

频率

2-51 电压(V) 和电流(I)

电源

工作电压

45 - 300 VAC/DC

电源频率

50/60 Hz

电能消耗

<5 VA

输入/输出结构

电能脉冲输出

*有功电能输出 (1kWh/脉冲 - 50MWh/脉冲 )

*无功电能输出 (1kVArh/脉冲 - 50MVArh/脉冲 )

开关电流

*Max. 50 mA

开关电压

*5..24 VDC

脉冲宽度

*100 …2500 ms

最大电压

*Max. 30 VDC

内存

内存大小

-

16MB

-

16MB

通, 信

通信接口/协议

-

RS-485 / MODBUS RTU

-

RS-485 / MODBUS RTU

传输速度

-

2400-115200

-

2400-115200

环境条件

工作温度

- 5 / +55℃

储存温度

- 25 / +70℃

过电压类别

III

污染等级

II

环境湿度

90%

标准

应用标准

EN 61326-1, EN 61557-12, EN 62053, EN 61010-1, EN 61000-6-2, EN 61000-6-4,

EN 55011, EN 60068-2

连接

安装

用后部端子面板安装

连接端子

带插座螺旋端子

连接类型

3相4线, 3线3线, 3 相 (Aron), 3相4线 平衡, 3相3线 Balanced

MPR-52S / MPR-60S / MPR-63
测量电力/电能参数
MPR-52S-10: 网络分析仪、带THD测量、RS-485通信接口和报警触点
MPR-60S: 网络分析仪、 带THD测量、 RS-485通信接口、报警触点和1M内存
MPR-63: 网络分析仪、带THD测量、高达31次谐波测量、RS-485通信接口、报警触点和1M内存

产品选择表

3xV, 3xI, Frequency, W,

VAr, VA,SP, SQ, SS,

kWh, kVArh,kVAh

Demand, Max., Min.

Cosj, I neutral

THD-I, THD-V

2-31st 谐波

中性线电流

报警

数字输入

电能脉冲输出

RS-485 接口

0/2-10V 模拟输出

0/4-20mA 模拟输出

内存

实时时钟

LCD 显示

包装

产品型号

MPR-52S-10

●

●

●

●

●

●

●

8

MPR-60S

●

●

, ,

●

●

●

●

●

●

●

8

MPR-60S-10

●

●

●

●

●

●

●

●

●

8

MPR-60S-20

●

●

●

●

●

●

●

●

●

●

8

MPR-60S-21

●

●

●

●

●

●

●

●

●

●

8

MPR-60S-40

●

●

●

●

●

●

●

●

●

●

8

MPR-60S-41

●

●

●

●

●

●

●

●

●

●

8

MPR-63

●

●

●

●

●

●

●

●

●

●

8

MPR-63-10

●

●

●

●

●

●

●

●

●

●

8

MPR-63-20

●

●

●

●

●

●

●

●

●

●

●

8

MPR-63-21

●

●

●

●

●

●

●

●

●

●

●

8

MPR-63-40

●

●

●

●

●

●

●

●

●

●

●

8

MPR-63-41

●

●

●

●

●

●

●

●

●

●

●

8

MPR-63-42

●

●

●

●

●

●

●

2

●

●

●

8

MPR-52S-10

MPR-60S

MPR-63

外壳

尺寸

96x96mm PR19

保护等级

IP 40前面板: IP 54可选

重量

0.75kg/pcs;纸箱: 8 pcs

显示屏

3.6"LCD,带背光

测量

电压

测量范围

1.0-300V AC (L-N); 2.0-500V AC (L-L)

带互感器测量范围

1-400. 0kV 2 AtE: 1.0-4000.0

准确度

0.5%±2位

输入阻抗

1.8MΩ

负载(输入负载)

<0.5 VA

过载电压

1.2X测量范围

电流

额定电流

In : 5A

最小电流

5 mA

测量范围

50 mA - 5.5 A  精确度: 0.5%±2 位

测量

50 mA -10000 A  变压比：1- 5000.0

负载

0.5 VA

过载电流

2 x In

短时间过载

10 x In

功率/电能

有功功率

0- 4000 MW精确度:1%±2位

无功功率

0- 4000 MVAr  精确度:2%±2位

视在功率

0 - 4000 MVA 精确度:2%±2位

功率因数



有功电能

0-99999999kWh或MWh精确度:1%±2位

无功电能

0- 99 999 999 kVArh或MVArh 精确度:2%±2位

总谐波失真（THD）

THD V%, THD I%

谐波

2-3电流(V) 和申压(I)

需求时间

15分钟

频率

45-65Hz

电源

工作电压

110/220V AC 或 85-265 V AC/DC

电源频率

50/60 Hz

电能消耗

<6 VA

输入/输出/设置

数字输入

2

2 (MPR60S- 10/20/40)

2 (MPR63-10/20/40/42)

数字输出

2 (MPR60S-21/41)

2 (MPR63-21/41)

模拟输出

0/4-20 mA (MPR60S-40/41; MPR63-40/41/42)
0/2-10 V (MPR60S-20/21; MPR63-20/21)

输出触点

2常开触点5A; 1250 VA COSφ=1.00

电能脉冲输出

有功电能输出(1kWh/脉冲 - 50MWh/脉冲)
无功电能输出(1kArh/脉冲- 50MArh/脉冲)

延迟时间

电压参数0-300秒:电流和电源参数0-900秒;频率、PF、Cosφ和谐波参数0-600秒

内存

数据记录

可选的28个参数带时间段（15000个记录）

内存大小

1MB

通信

通信接口/协议

RS-485 / MODBUS RTU

传输速度

1200-38400

环境条件

工作温度

- 5 / +55℃

储存温度

- 25 / +70℃

过电压类别

III

污染等级

II

环境湿度

90%

标准

安全标准

EN 61010-6-1

EMC标准

EN 61000-6-2, EN 61000-6-4

机械耐久性

EN 60529

连接

安装

面板安装/后部端子

连接端子

带插座螺旋端子

连接类型

3相零线（3p4w）3相（3p3w）3线 3相（Aron）

产品选择表

3xV, 3xI, Frekans, W,

VAr, VA,SP, SQ, SS,

kWh, kVArh,Demand,

Max., Min. Cosj,

THD-I

THD-V

中性线电流

数字输入

电能脉冲输出

双电能仪表

6种不同的电能计算方法

CT-25 (120A)

报警接触

数字小时计数器

脉冲计数器

RS-485 接口

包装

产品型号

EPM-07-96

●

●

●

●

●

●

○

12

EPM-07-DIN

●

●

●

●

●

●

○

12

EPM-07S-96

●

●

●

●

●

●

○

●

12

EPM-07S-DIN

●

●

●

●

●

●

○

●

12

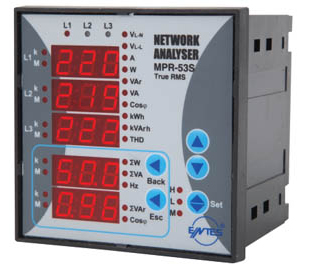

MPR-53-96

●

●

●

●

●

●

●

●

○

12

MPR -53-DI

●

●

●

●

●

●

●

●

○

12

NMPR 53S-DIN

●

●

●

●

●

●

●

●

○

●

12

MPR -53S-OG-DIN

●

●

●

●

●

●

●

●

●

12

MPR-53CS-DIN

●

●

●

●

●

●

●

●

○

●

●

●

●

12

MPR-53CS-OG-DI

●

●

●

●

●

●

●

●

●

●

●

●

12

NMPR-53S-96

●

●

●

●

●

●

●

●

○

●

12

MPR- 53CS-96

●

●

●

●

●

●

●

●

○

●

●

●

●

12

EPM-07

EPM-07S

MPR-53S/53S-OG

MPR-53CS/53CS-0G

MPR-53

外壳

尺寸

96x96mm PR19， DIN6 PK 26

保护等级

IP40钱面板，IP54可选

重量

0.6kg/件；纸箱：12件

显示

红色LED；高10mm

测量

电压

测量范围

10 - 300 V AC (L-N) 10 - 500 VA C (L-L)

带互感器测量范围

10-300V （L-N）直接，10-200KV，互感器比率：0.1-4000.0可编程

准确度

1%±1 【（10%-110%）X最大比率】

输入阻抗

1.8M Ω

负载(输入负载)

<0.5 VA

电流

额定电流

In : 5.5A

最小电流

50 mA

测量范围

50 mA - 5.5 A  精确度: 0.5%±1 位 【（10%-110%）X最大比率】

带互感器测量范围

50 mA -10.000 A  变压器比率1-2000可编程

负载

<1  VA

过载电流

1.2 x In

电流/电能

有功功率

0-215 MW精确度: 1%±1位(10%-110%)x最大比率]

无功功率

0-215 MVAr精确度1%±1位(10%-110%)x最大比率]

视在功率

0-215 MVA精确度: 1%±位[(10%-110%)x最大比率]

功率因数

4象限

有功电能

0-99 999 999 999.9 kWh

无功电能

0-99 999 999 999.9 kVArh

需求时间

1-60分钟

频率

45-65 Hz

电源

工作电压

110VAC/230VAC ±10%或 45-265V  AC/DC

电源频率

45/65 Hz

电能消耗

<4 VA

输入/输出/设置

数字输入

2件

数字输入脉冲宽度

20毫秒

数字输入工作电压

12...48VAC/DC

数字定时器

3个小时计HH HH HH HH.HH,总小时数(不可重置)，运行小时数(可重置)，
设定点小时数(可重置)。(用于MPR-53CS)

延迟时间

延迟开启和延迟关闭0-999.9 秒(用于MPR-53CS)

输出触点

2常开触点5A; 1250VA (用于MPR 53 CS)

电能脉冲输出

NPN晶体管

切换电流

最大50 mA

切换电压

5..24VDC最大30V DC

脉冲持续时间

100毫秒脉冲周期，80毫秒脉冲宽度

通信

通信接口/协议

-

MODBUS RTU(RS-485)

-

奇偶校验

-

无，奇，偶

-

地址

-

1_ 247

-

传输速度

-

2400-38400 bps

-

环境条件

工作温度

- 5 / +55℃

过电压类别

III

污染等级

II

标准

安全标准

EN 61010-1

EMC标准

EN 61000-6-2, EN 61000-6-4

机械耐久性

EN 60529

连接

安装

用后部端子面板安装( PR 19)/轨道安装( PK 26)

连接端子

带插座螺旋端子

连接类型

3相零线，3相，3相(Aron)

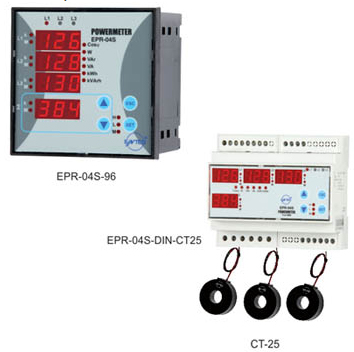

EPR 系列 / ES 系列
EPR-04:数字电能仪表
EPR-04:系列为测量功率和电能而设计。
EPR-04S:带RJ-485接口的数字电能仪表
EPR-04S:系列为测量功率和电能而设计，带RJ-485接口。

产品选择表

Cosφ

有功功率(W)

无功功率(VAr)

视在功率 (VA)

S W

ε VAr

ε VA

A. 电能 (kWh)

R. 电能 (kVArh)

双电能测量

需求

数字输入

能量脉冲输出

CT-25 (max. 120A)

RS-485 接口

包装

产品型号

EPR-04-96

●

●

●

●

●

●

●

●

●

●

●

●

●

○

12

EPR-04-DIN

●

●

●

●

●

●

●

●

●

●

●

●

●

○

12

EPR-04S-96

●

●

●

●

●

●

●

●

●

●

●

●

●

○

●

12

EPR-04S-DIN

●

●

●

●

●

●

●

●

●

●

●

●

●

○

●

12

EPR-04, EPR-04S

外壳

尺寸

96x96mm  PR19，DIN6 PK26

保护等级

IP40前面板，IP54可选

重量

0.5kg/件纸箱: 12 件

显示

红色LED;高10mm

测量

电压

测量范围

10 - 300 V AC (L-N) 10 - 500 VA C (L-L)

带互感器测量范围

10-200KV （L-N）

准确度

1%±1 【（10%-110%）X最大比率】

输入阻抗

1.8M Ω

负载(输入负载)

<0.5 VA

电流

额定电流

5.5A

最小电流

50 mA

测量范围

50 mA - 5.5 A

带互感器测量范围

50 mA -10KA

负载

<1  VA

过载电流

1.2 In

电能

有功功率

0-215 MW

无功功率

0-215 MVAr

视在功率

0-215 MVA

功耗

<4VA

有功电能

9 999 999.9 Mwh

无功电能

9 999 999.9 MVArh

电源

工作电压

110VAC/230VAC ±10%或 45-265V  AC/DC

工作频率

45/65 Hz

输入/输出/设置

数字输入

2件

数字输入脉冲宽度

20毫秒

数字输入工作电压

12...48VAC/DC

电能脉冲输出

晶体管

切换电流

最大50mA

切花电压

最大30VDC

脉冲持续时间

100毫秒周期 80毫秒宽度

环境条件

工作温度

- 5 / +55℃

过电压类别

III

污染等级

II

湿度

90%

标准

安全标准

EN 61010-1

EMC标准

EN 61000-4-5, EN 61000-4-4,
EN 61000-4-2, EN 61000-4-11

机械耐久性

EN 60529

连接

安装

面板安装( PR 19)/轨道安装( PK 26)

连接端子

带插座螺旋端子

连接类型

3相零线，3相，3相(Aron)

EPR 系列 / ES 系列

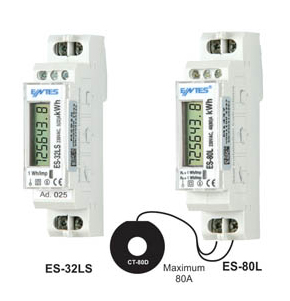

ES-32LS/ ES-80L:电度表概述
ES系列产品可直接用来测量有功电能( kWh )的能耗，且在单相系统中不存在误差。
该设备的主要特色有可靠性好、体积小、质量轻、设计新颖且便于安装。
ES-32LS :其将电能测量结果存储在寄存器中，并通过ModBus RS-485端口进行通信。
ES-32系列产品具有MID证书，这是欧洲诸国认可的测量标准。

产品选择表

MID

kWh 活动电能

能量脉冲输出

RS-485 接口

包装

产品型号

ES-32L

数字电能表 (32 A)

○

●

●

12

ES-80L

数字电能表 (80 A)

●

●

12

ES-32LS

数字电能表 (32 A)

○

●

●

12
