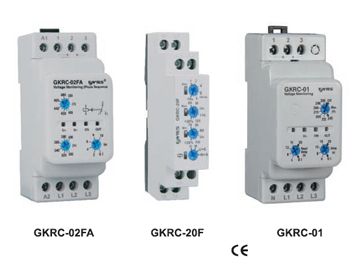

电压监测继电器
GKRC - DGRC- MCC系列
概述
GKRC类型过电压和欠/过电压监测继电器用于保护单相或三相系统免于电压波动和相序故障。
注释:这些继电器具有当任意相位相比额定电压而言超过(或下降)50%时立刻关闭的功能。
DGRC类型欠电压监测继电器用于保护单相或三相系统在电压波动时持续工作。
●非易燃外壳
●轨道安装或面板安装●保护等级: IP20
●环境工作温度: 5℃, +50℃
●IEC 60255-3, IEC 60255-6, IEC 60870-5, IEC 60529 |
| |
|
产品代码 |
|
3-相 |
单相 |
欠电压 |
过电压 |
相位故障 |
相序故障 |
断开延时 |
关断延迟 |
无零线 |
辅助电源 |
DIN1轨道安装 |
DIN2轨道安装 |
件/箱 |
|
DGRC-01 |
|
● |
|
○ |
|
|
|
● |
● |
|
|
|
● |
10 |
|
GKRC-01 |
|
● |
|
|
○ |
|
|
● |
● |
|
|
|
● |
10 |
|
GKRC-02 |
|
● |
|
○ |
○ |
|
|
● |
● |
|
|
|
● |
10 |
|
GKRC-O2F |
|
● |
|
○ |
○ |
● |
● |
● |
● |
|
|
|
● |
10 |
|
GKRC-02FA |
|
● |
|
○ |
○ |
● |
● |
● |
● |
|
● |
|
● |
10 |
|
GKRC-03 |
|
● |
|
○ |
○ |
|
|
● |
● |
● |
|
|
● |
10 |
|
GKRC-03F |
|
● |
|
○ |
○ |
● |
● |
● |
● |
● |
|
|
● |
10 |
|
GKRC-M2 |
|
|
● |
○ |
○ |
|
|
● |
● |
|
|
|
● |
10 |
|
MCC-1D |
5-15分钟关断延迟 |
|
● |
● |
|
● |
|
● |
|
|
|
● |
|
10 |
|
MCC-3D |
5-15分钟关断延迟 |
● |
|
● |
|
● |
|
● |
|
|
|
● |
|
10 |
|
GKRC-20F |
|
● |
|
● |
● |
● |
● |
|
● |
|
|
● |
|
10 |
○ 可关闭 工作原理继电器直接连接到网络,所需次/过电压极限可通过旋钮调整。如果所有3相的监测电压 数。如果任何相位电压超过1,5xUn, 继电器无延迟关闭(500毫秒内)。如都在预设极限内，则输出继电器开启。通过0,1和10秒之间可调延迟跳闸，可以避免即 果任何相位电压低于0.5xUn,继电器无延迟关闭(500 毫秒内)。如果计数时电压峰直造成的故障跳闸操作。如果任何监测的相位电压超过设置值，延迟时间开始计 时间结束前电压值回到预设极限，延迟时间结束,继电器继续正常工作。 规格
|
|
GKRC-02 |
GKRC -02F |
GKRC -20F |
GKRC -02FA |
GKRC-03 |
GKRC-03F |
GKRC-M2 |
GKRC-01 |
DGRC-01 |
MCC-1D |
MCC-3D |
|
外壳 |
|
尺寸 |
PK28 |
PK22 DIN 1 |
PK28 |
PK22 DIN 1 |
|
重量 |
0,25kg/10件/纸箱 |
0,1kg/10 件/纸箱 |
0,25kg/10件/纸箱 |
0,1kg/10
件/纸箱 |
|
测量 |
|
电压 |
|
欠电压设置范围 |
150-210V |
(0,70-1,2)xUn |
270-370V AC |
150-210V |
|
|
过电压设置范围 |
240-300V |
(0,8-1,30)xUn |
410-510V AC |
240-300V |
|
|
即时跳闸值 |
0,5xUn 1,5xUn
|
|
0,5xUn 1,5xUn |
0,5xUn |
168VAC |
|
即时跳闸时间 |
100ms |
|
滞后 |
3% |
|
电源 |
|
工作电压 |
230VAC±10% |
230VAC,400VAC±30% |
辅助电源190-260V AC |
400VAC±10% |
230VAC±10% |
|
工作频率 |
50/60 Hz |
|
输出/设置 |
|
输出触点 |
1CO 8A 2000VA cosф=1 |
1NO 8A 2000VA cosф=1 |
|
延时时间 |
0.1 -20s |
|
环境条件 |
|
环境温度/湿度 |
-5/ +55°C ; 90% |
|
过电压类别 |
III |
|
连接 |
|
安装 |
轨道安装;带螺钉端子 |
|
连接类型 |
3相，零线 |
3相，零线 |
3相，无零线 |
1相，零线 |
3相，零线 |
1相，零线 |
3相，零线 | |
|
|
|
| |
|
|
|
